معرفی اجمالی محصول

دستگاه نشت یاب آب کلاسیک پلاس



دستگاه  نشت یاب اب کلاسیک پلاس گروه صنعتی شمس با هدف ارتقا سیستم های نشت یابی و با هدف توسعه تشخیص ترکیدگی لوله های مدفون شده طراحی و توسعه و به مرحله تولید رسیده است



دستگاه کلاسیک پلاس برای یافتن نشتی در لوله های سوراخ شده و لوله های ترکیده در زیر زمین که امکان مشاهده آن با چشم غیر مسلح وجود ندارد  استفاده می گردد



روش کار این دستگاه بطور ساده بدین صورت است که لوله های آب در زیر زمین و در سطوح و مکان هایی که غیر قابل دسترس می باشند دچار ترکیدگی و نشتی می شود  در این مواقع قسمت آسیب دیده شروع به تولید  فرکانسی در محدوده 50 هرتز الی 2000 هرتز ایجاد می نماید .



دستگاه نشت یاب طوری طراحی شده است که در فرکانس کاری فوق کار کرده و توسط سیستم های فیلترینگ حرفه ای و تقویت صدا فرکانس و تصحیح کنندگی صدا و لوپ پیشرفته آکوستیک در مدل پلاس ، نشتی را از اعماق زمین دریافت کرده و به اطلاع گوش کاربر و تکنسین می رساند



کارکرد آسان این دستگاه آنرا به محبوب ترین و کاربر پسند ترین دستگاه تشخیص ترکیدگی لوله تبدیل کرده است


دستگاه نشت یاب کلاسیک پلاس



مشخصات دستگاه تشخیص ترکیدگی لوله آب مدل کلاسیک پلاس



كم هزينه ترين و سريع ترين روش نشت يابی و تشخیص ترکیدگی لوله و رادیاتور و آبیاری تحت فشار

سيستم كاملا الكترونيك و به روز

نشت يابی و تشخیص ترکیدگی هر نوع لوله تحت فشار اعم از پلیمری یا فلزی

داراي تقويت كننده صدا به همراه كليد كنترل حجم صدای نشتی

توان مصرفي پائين و عمر بالای باطری ها

امكان نشت يابي نقطه اي Pinpoint

امكان نشت يابي محدوده ای و محيطی

هدايت صداي نشتی با حساسيت ویژه

بررسی شیرخط ها و تست انشعاب ها

گستردگي دماي كارکرد از 20-  تا 60+

قابل استفاده در هتل ها و رستورانها و مجتمع هاي عظيم مسکوني و تجاري و صنعتي و انشعابات لوله

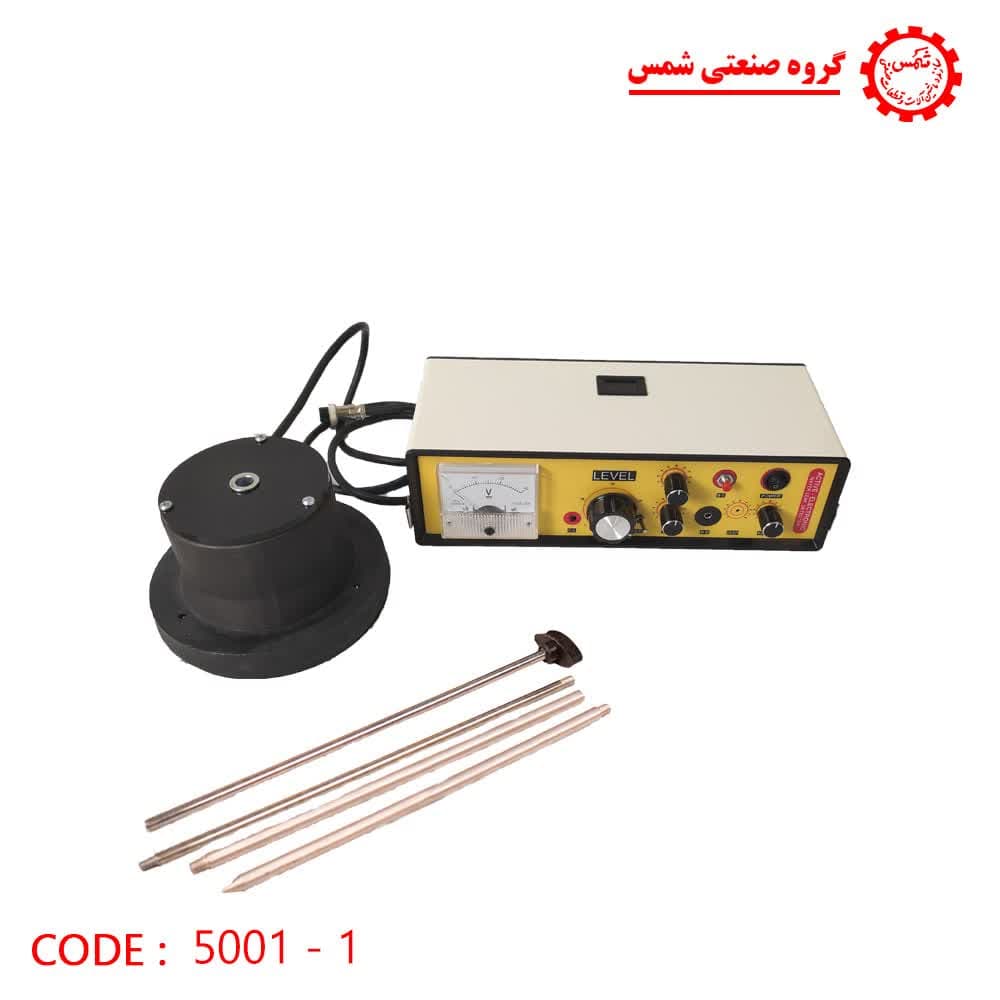

قابلیت اتصال سنسور زمینی این دستگاه به میله های تلسکوپی ویژه و انتقال صدای نشتی از شیر خط ها و لوله های رایزر

دفترچه فارسی
1 سال ضمانت
10 سال خدمات پس از فروش



اصولا دستگاه تشخیص ترکیدگی و نشت یاب لوله چگونه کار می کند ؟

نشت یابی عملیاتی است که جهت شناسایی نشت در لوله‌های مدفون و یکی از رایج‌ترین و موثرترین روش نشت یابی استفاده از متد آکوستیک است. روشهای متنوع دیگری نیز برای نشت یابی خطوط لوله زیر زمینی وجود دارند اما هیچ‌یک از این روشها به اندازه نشت یابی آکوستیک مورد استفاده عام قرار نگرفته است



نشت یابی به روش آکوستیک در بسیاری از شهر های ایران انجام شده و روش آن مورد استفاده قرار گرفته و ده‌ها مورد نشت پنهان موجود در شبکه لوله‌های زیرزمینی توزیع آب با این روش شناسایی شده است. اصول و قواعد پایه فیزیکی که تجهیزات نشت یاب متکی به آنها موفق به شناسایی نشت در لوله‌های مدفون می‌شوند در قالب متد نشت یابی آکوستیک کلاسه بندی می‌شوند . در این تکنیک با مکانیابی منشأ ایجاد امواج صوتی که در محل نشت پدید می‌آیند موقعیت نشت شناسایی می‌شود.

ویژگی های صدای نشتی اگر صدای موجود در لوله‌های تحت فشار دارای نشت را آنالیز کنیم عمدتاً چهار نوع صدا را می‌توانیم تشخیص دهیم :



1- صدای مشابه به صدای هیس یا هووش که از ارتعاش لوله و کاهش فشار در محل روزنه بوجود می‌آید



2- صدای شبیه به همهمه که ناشی از عبور جریان سیال آب اطراف جداره‌های لوله دارای نشت می باشد



3- صدای ضربه و تصادم اسپری آب به دیواره‌های حفره‌ای که زیر خاک ایجاد شده است .



4-  ضربان خفیف ناشی  از تصادم سنگ ریزه‌های بکار رفته در زیر سازی لوله دارای نشت صدای هیس یا هووش اغلب به صورت دائم و ثابت در لوله‌های با فشار بیش از 30PSI شنیده می‌شوند و معمولاً بلندترین صدایی است که در محل نشت آب شنیده می‌شود. این صدا مبنای قضاوت کارشناس نشتیابی برای وجود یا عدم و جود نشتی است .



مهم‌ترین عوامل مؤثر برفرکانس و قدرت صدای نشت که در جداره لوله منتشر یا از سطح زمین قابل ردیابی هستند به شرح زیر است:



1- فشار آب در لوله ها



2- جنس و قطر لوله ها



3- جنس خاک و میزان تراکم آن



4- عمق کارگذاشتن لوله در زمین



5- پوشش سطح زمین (سیمان ، آسفالت ، چمن ، خاک و …)



بلندای صدای منتشر شده  (Loudness)  از منشا نشت در لوله‌ها به صورت مستقیم تابع فشار داخلی لوله است. لوله‌های فلزی نظیر لوله‌های چدن و آهن و گالوانیزه صدای بلندتر و با فرکانس بالاتری تولید می‌کنند. لوله‌ها از جنس PVC      PE     GRE  GRP  یا لوله‌های سیمانی و آزبستی، اصواتی با شدت کمتر و فرکانس پایین‌تر تولید می‌نمایند . به همین دلیل داشتن اطلاعاتی از جنس لوله‌ها تأثیر مهمی برنتیجه عملیات نشت یابی خواهد داشت . همچنین لوله‌های با سایز بزرگتر، از هر جنس که باشند ،

اصوات ضعیف تر و با فرکانس پایین تری نسبت به لوله‌های سایز پایین تولید می‌کنند . زمین های شنی و سست به خصوص در لوله‌هایی که به تازگی کار گذاری شده‌اند ، صدای نشت را به خوبی منتشر نمی‌کنند . چگونگی حرکت صدای نشت درون لوله ها



لوله‌های فلزی نظیر لوله‌های چدنی و آهنی و گالوانیزه و انشعاب های  فلزی می‌توانند صدای نشت را تا صدها فوت از هر طرف منتشر نمایند . لوله‌های ازبست، PVC   و  PE    جنس های مشابه آن چنین توانایی ندارند و تا این فواصل نمی‌توانند امواج صوت را منتقل نمایند . قدرت انتشار صوت نشت در لوله‌ها علاوه برجنس لوله بستگی تنگا تنگی با سایز لوله دارد . داشتن فاصله تقریبی که صوت توانایی انتشار در لوله‌ ها را دارد نقش مهمی در موفقیت کار خواهد داشت ، به همین دلیل باید جنس و قطر لوله‌ها قبل از انجام عملیات نشت یابی به دقت تعیین شوند .


با توجه به رشد روز افزون دنیای الکترونیک ، دستگاه های نشت یاب گروه صنعت شمس ممکن است بدون اطلاع در مشخصات فنی و قابلیت ها مورد ارتقا و تغییرات قرار بگیرد



نشت یاب کلاسیک پلاس

نقد و بررسی دستگاه نشت یاب آب کلاسیک پلاس

مشخصات فنی دستگاه نشت یاب آب کلاسیک پلاس

مشخصات کلی
تعداد ولوم4
تعداد فیلترینگ صدا3
لوپ فرکانس پائین
لوپ فرکانس بالا
دکمه MUTE
تعداد آنتن تلسکوپی2
تعداد لوپ1
نوع METERعقربه ای صفحه متوسط
سیستم عملکردآکوستیک کلاسیک
ولتمتر دیجیتال
قابلیت حمل دستگاه
هدفونکلاسیک
نوع باطری9 ولت آلکالاین

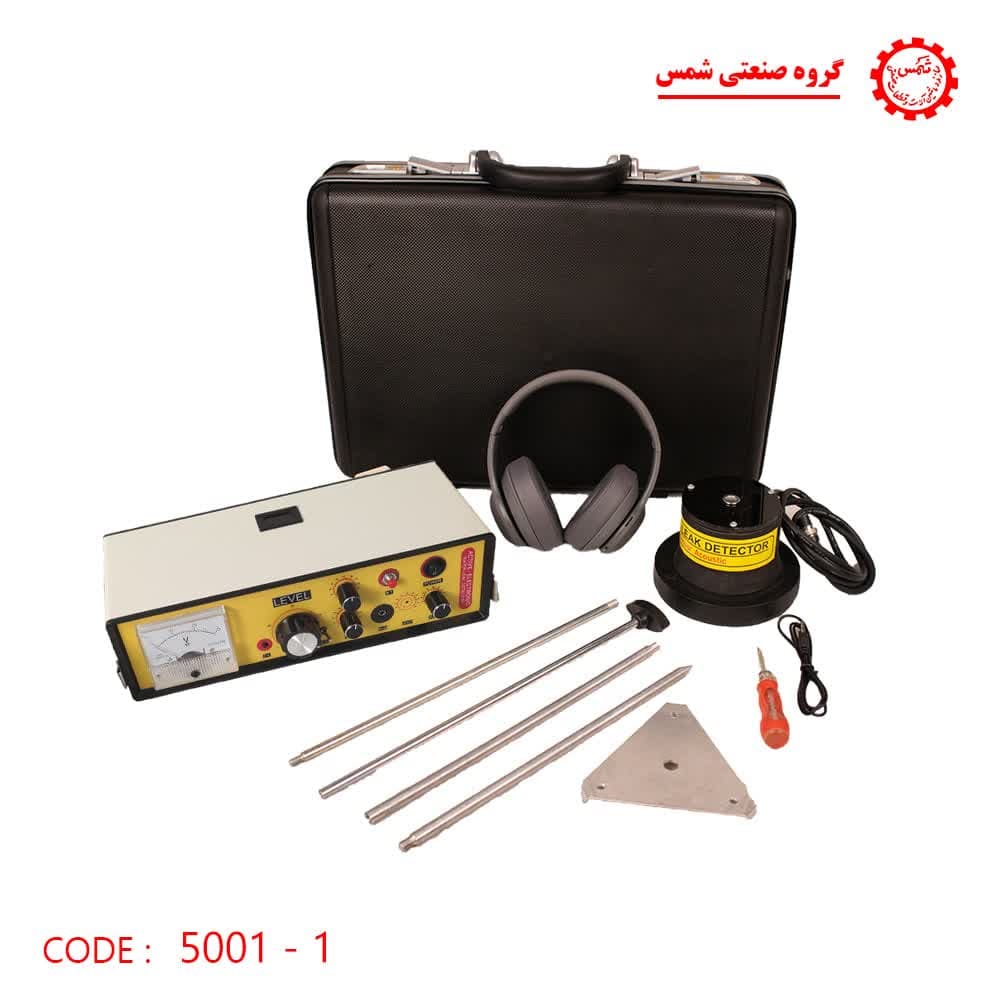

کیف حمل دستگاه
نوع کابل لوپ6030 مقاوم به کشش
نوع بردکلاسیک
قابلیت کار در شب
خاموش شدن دستگاه با فیش سنسور
کاربرد لوله فلزی
کاربرد لوله پلاستیکی
دمای کارکرد دستگاه5- 50+
قابلیت بررسی شیر خط و انشعاب
راهنمای استفاده
فیلم آموزشی
ضمانت2 سال
خدمات پس از فروش10 سال
مشخصات فنی دستگاه های پلاس
نام محصولدستگاه نشت یاب کلاسیک پلاس
کشور سازندهایران
مدل دستگاهکلاسیک پلاس
مارک دستگاهشمس
تکنولوژیآکوستیک
میزان تقویتdB 53 up/dowm 3 dB
فرکانس عملکرد100 الی 2000

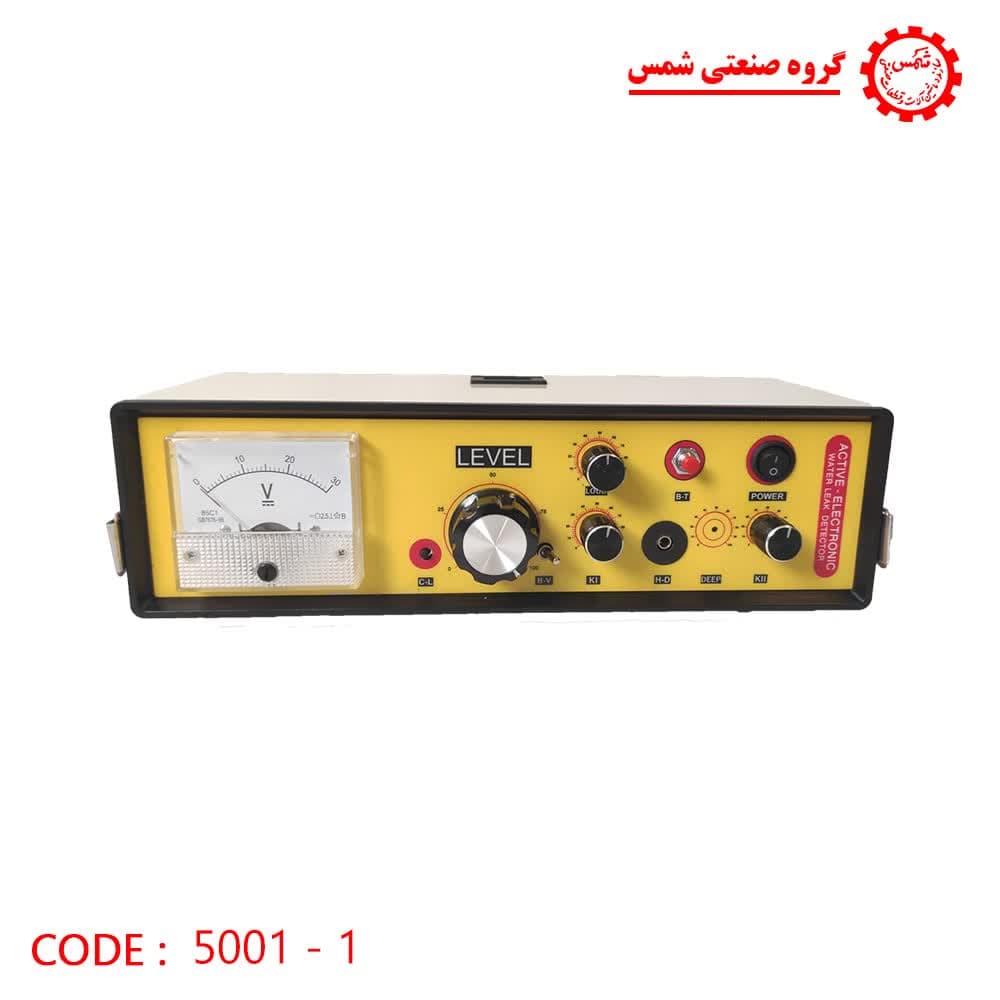

ولوم مرکزی LEVEL
ولوم فیلتراسیون LOUD
ولوم فرکانس پائین KII
ولوم حساسیت گالوانومتر KI
ولوم عمق نشتی DEEP
تعداد ولوم4
کلید تنظیم فرکانس بالا و پائین B.V
دکمه قطع صدا C.L
نوع نمایشگرعقربه ای متوسط
مدل کلید خاموش و روشن دستگاه3 حالته
حالت روز و شب
ورودی هدفون
نوع ورودی هدفونJACK 3.5 MM
نشانگر میزان باطری
دکمه تست باطری
نوع باطری9 ولت آلکالاین کتابی
لوله های قابل تشخیصIRON/PP/PE/PVC/5 LAYER
نویز گیر صدای مزاحم
فیش ورودی به دستگاه6 PIN
لوپ مجهز به حذف صدای محیط
لوپ فرکانس پائین
قابلیت حمل لوپ با دسته

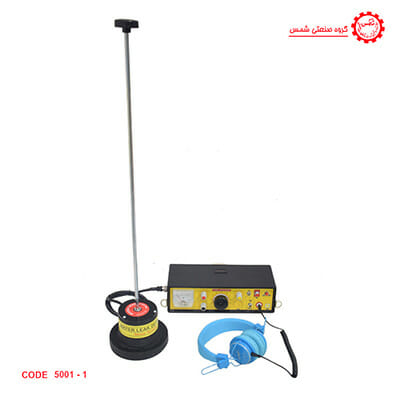

میله تلسکوپی حمل لوپ
میله های تلسکوپی تست شیر آلات
نوع کابل لوپشیلد دار مقاوم در برابر کشش
نوع سنسور زمینیCLASSIC
عملکرد سنسورآکوستیک
تعداد لوپ1
بند آویز حمل دستگاه
پایه مثلثی زمین
امکان نشت یابی روی کف
امکان نشت یابی در کانال های تاسیساتی
کیف حمل دستگاه
نوع بدنه دستگاهفلزی با روکش رنگ الکترواستاتیک
سیستم محافظ برد ( ضد پارازیت )
قابلیت کار در شب
لایه های فیلتراسیون3 LAYER
قابلیت نشتی در خاک
دمای کارکرد20- الی 70+
دمای نگهداری30- الی 70+
مدت ضمانت2 سال
خدمات پس از فروش10 سال
