معرفی اجمالی محصول

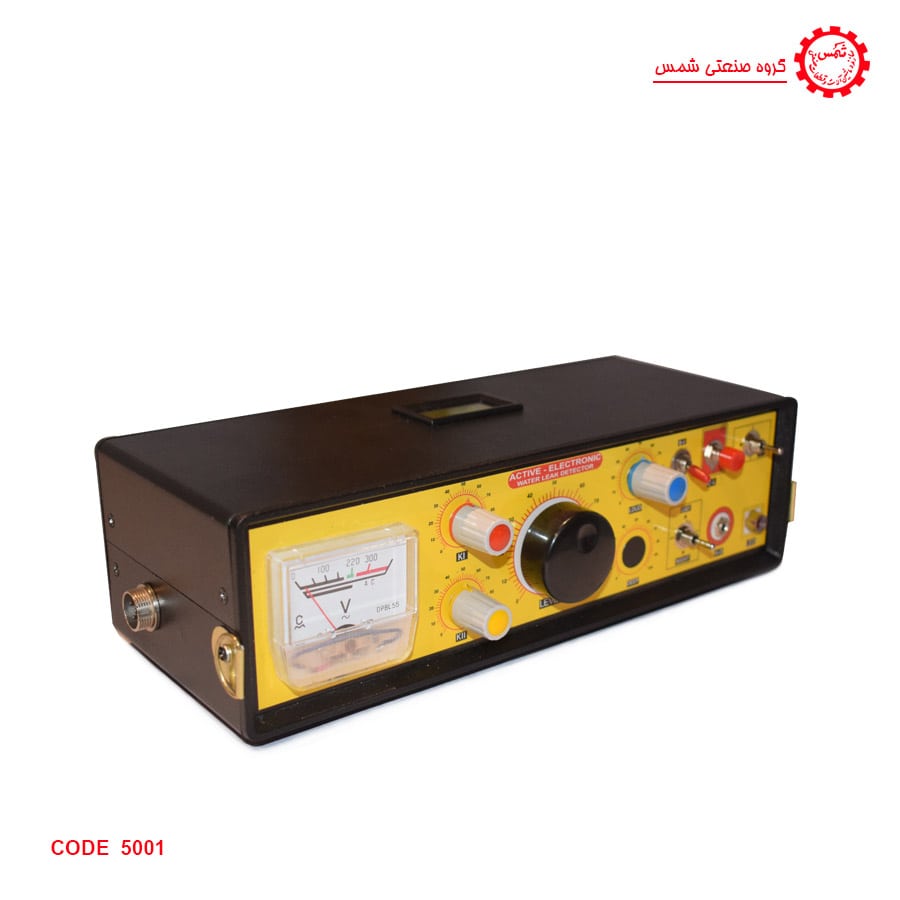

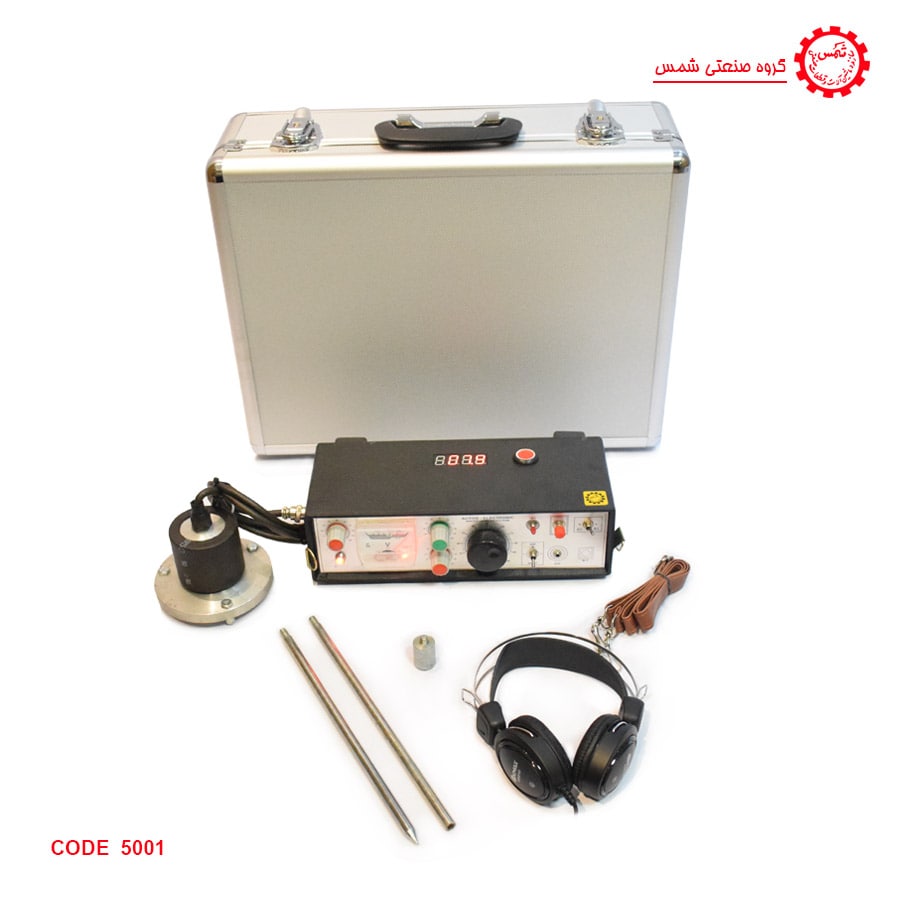

دستگاه نشت یاب آب مدل کلاسیک

دستگاه  نشت یاب اب کلاسیک CLASSIC دستگاهیست که در جستجو کردن و پیدا کردن لوله های سوراخ شده و لوله های ترکیده در زیر زمین که امکان مشاهده آن با چشم غیر مسلح وجود ندارد  استفاده می گردد لذا در همین راستا گروه صنعتی شمس اقدام به طراحی دستگاه تشخیص ترکیدگی لوله مدل کلاسیک نموده است روش کار این دستگاه بطور ساده بدین صورت است که لوله های آب در زیر زمین و در سطوح و مکان هایی که غیر قابل دسترس می باشند دچار ترکیدگی و نشتی می شود  در این مواقع قسمت آسیب دیده شروع به تولید  فرکانسی در محدوده 20 هرتز الی 2000 هرتز ایجاد می نماید . دستگاه نشت یاب طوری طراحی شده است که در فرکانس کاری فوق کار کرده و توسط سیستم های فیلترینگ حرفه ای و تقویت صدا فرکانس و تصحیح کنندگی صدا را از اعماق دریافت کرده و به اطلاع گوش کاربر و تکنسین می رساند این دستگاه به صورت ساده طراحی و تولید گردیده است که بعد از مدتی کارکرد توسط اوپراتور و به اصلاح قلق گیری دستگاه به همراه تجربه کاربر به راحتی هر نوع نشتی را آشکار خواهد کرد

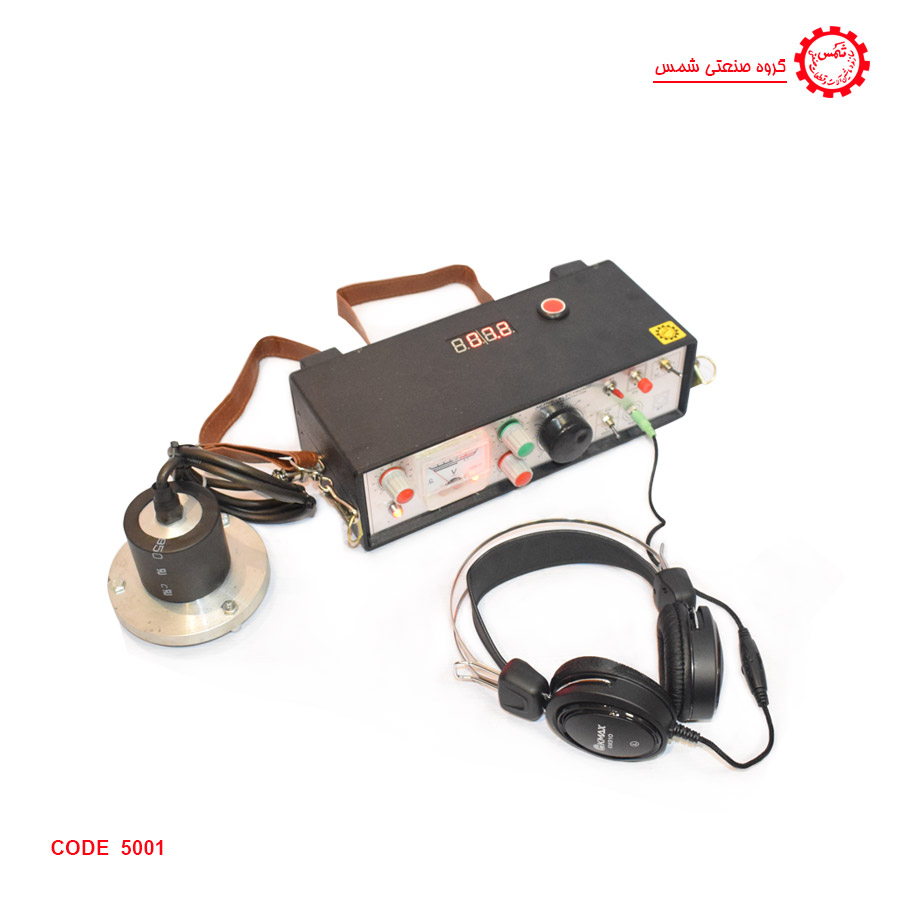

دستگاه نشت یاب آب

مشخصات دستگاه تشخیص ترکیدگی لوله آب مدل کلاسیک گروه صنعتی شمس

كم هزينه ترين و سريع ترين روش نشت يابی و تشخیص ترکیدگی لوله و رادیاتور

سيستم كاملا الكترونيك و به روز

نشت يابی و تشخیص ترکیدگی هر نوع لوله تحت فشار اعم از پلیمری یا فلزی

داراي تقويت كننده صدا به همراه كليد كنترل حجم صدای نشتی

توان مصرفي پائين و عمر بالای باطری ها

امكان نشت يابي نقطه اي Pinpoint

امكان نشت يابي محدوده ای و محيطی

هدايت صداي نشتی با حساسيتویژه

بررسی شیرخط ها و تست انشعاب ها

گستردگي دماي كارکرد از 5- تا 55+

قابل استفاده در هتل ها و رستورانها و مجتمع هاي عظيم مسکوني و تجاري و صنعتي و انشعابات لوله

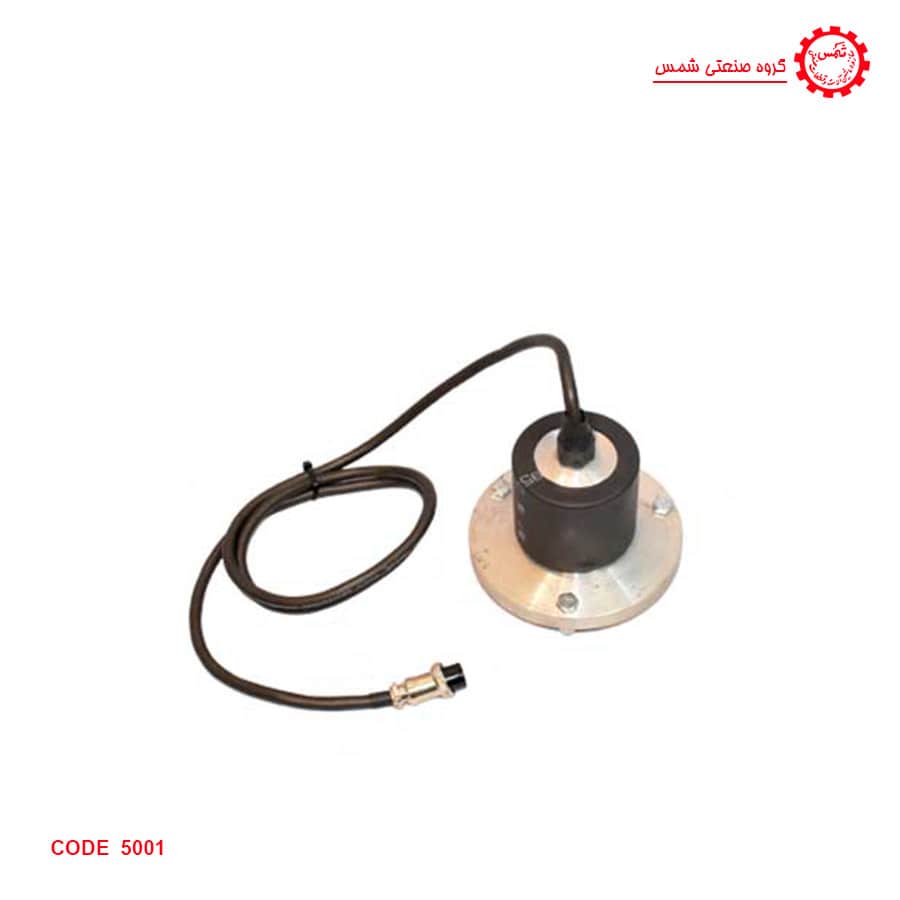

قابلیت اتصال سنسور زمینی این دستگاه به میله های تلسکوپی ویژه و انتقال صدای نشتی از شیر خط ها و لوله های رایزر

دارای فیلم و دفترچه فارسی رایگان
2 سال ضمانت
5 سال خدمات پس از فروش



اصولا دستگاه تشخیص ترکیدگی و نشت یاب لوله چگونه کار می کند ؟

نشت یابی عملیاتی است که جهت شناسایی نشت در لوله‌های مدفون و یکی از رایج‌ترین و موثرترین روش نشت یابی استفاده از متد آکوستیک است. روشهای متنوع دیگری نیز برای نشت یابی خطوط لوله زیر زمینی وجود دارند اما هیچ‌یک از این روشها به اندازه نشت یابی آکوستیک مورد استفاده عام قرار نگرفته است. یکی از این روشها نشت یابی به روش ردیابی گاز یا Tracer Gas است نشت یابی با استفاده از کرولیتورها که بر پایه اصول نشت یابی آکوستیک کار می‌کنند .

نشت یابی به روش آکوستیک در بسیاری از شهر های ایران انجام شده و روش آن مورد استفاده قرار گرفته و ده‌ها مورد نشت پنهان موجود در شبکه لوله‌های زیرزمینی توزیع آب با این روش شناسایی شده است. اصول و قواعد پایه فیزیکی که تجهیزات نشت یاب متکی به آنها موفق به شناسایی نشت در لوله‌های مدفون می‌شوند در قالب متد نشت یابی آکوستیک کلاسه بندی می‌شوند . در این تکنیک با مکانیابی منشأ ایجاد امواج صوتی که در محل نشت پدید می‌آیند موقعیت نشت شناسایی می‌شود.

ویژگی های صدای نشتی اگر صدای موجود در لوله‌های تحت فشار دارای نشت را آنالیز کنیم عمدتاً چهار نوع صدا را می‌توانیم تشخیص دهیم :

1- صدای شبیه به صدای هیس یا هووش که از ارتعاش لوله و کاهش فشار در محل روزنه بوجود می‌آید

2- صدای شبیه به همهمه که ناشی از عبور جریان سیال آب اطراف جداره‌های لوله دارای نشت است

3- صدای ضربه و تصادم اسپری آب به دیواره‌های حفره‌ای که زیر خاک ایجاد شده است

4-  ضربان خفیف ناشی  از تصادم سنگ ریزه‌های بکار رفته در زیر سازی لوله دارای نشت صدای هیس یا هووش اغلب به صورت دائم و ثابت در لوله‌های با فشار بیش از 30PSI شنیده می‌شوند و معمولاً بلندترین صدایی است که در محل نشت آب شنیده می‌شود. این صدا مبنای قضاوت کارشناس نشتیابی برای وجود یا عدم و جود نشتی است . مهم‌ترین عوامل مؤثر برفرکانس و قدرت صدای نشت که در جداره لوله منتشر یا از سطح زمین قابل ردیابی هستند به شرح زیر است:

1-فشار آب در لوله ها

2-جنس و قطر لوله ها

3-جنس خاک و میزان تراکم آن

4-عمق کارگذاشتن لوله در زمین

5-پوشش سطح زمین (سیمان ، آسفالت ، چمن ، خاک و …)

بلندای صدای منتشر شده  (Loudness)  از منشا نشت در لوله‌ها به صورت مستقیم تابع فشار داخلی لوله است. لوله‌های فلزی نظیر لوله‌های چدن و آهن و گالوانیزه صدای بلندتر و با فرکانس بالاتری تولید می‌کنند. لوله‌ها از جنس PVC      PE     GRE  GRP  یا لوله‌های سیمانی و آزبستی، اصواتی با شدت کمتر و فرکانس پایین‌تر تولید می‌نمایند . به همین دلیل داشتن اطلاعاتی از جنس لوله‌ها تأثیر مهمی برنتیجه عملیات نشت یابی خواهد داشت . همچنین لوله‌های با سایز بزرگتر، از هر جنس که باشند ،

اصوات ضعیف تر و با فرکانس پایین تری نسبت به لوله‌های سایز پایین تولید می‌کنند . زمین های شنی و سست به خصوص در لوله‌هایی که به تازگی کار گذاری شده‌اند ، صدای نشت را به خوبی منتشر نمی‌کنند . چگونگی حرکت صدای نشت درون لوله ها

لوله‌های فلزی نظیر لوله‌های چدنی و آهنی و گالوانیزه و انشعاب های  فلزی می‌توانند صدای نشت را تا صدها فوت از هر طرف منتشر نمایند . لوله‌های ازبست، PVC   و  PE    جنس های مشابه آن چنین توانایی ندارند و تا این فواصل نمی‌توانند امواج صوت را منتقل نمایند . قدرت انتشار صوت نشت در لوله‌ها علاوه برجنس لوله بستگی تنگا تنگی با سایز لوله دارد . داشتن فاصله تقریبی که صوت توانایی انتشار در لوله‌ ها را دارد نقش مهمی در موفقیت کار خواهد داشت ، به همین دلیل باید جنس و قطر لوله‌ها قبل از انجام عملیات نشت یابی به دقت تعیین شوند





نقد و بررسی دستگاه نشت یاب آب

مشخصات فنی دستگاه نشت یاب آب

مشخصات کلی
تعداد ولوم3 ولوم
تعداد فیلترینگ صدا2 عدد
لوپ فرکانس پائین
لوپ فرکانس بالا
دکمه MUTE

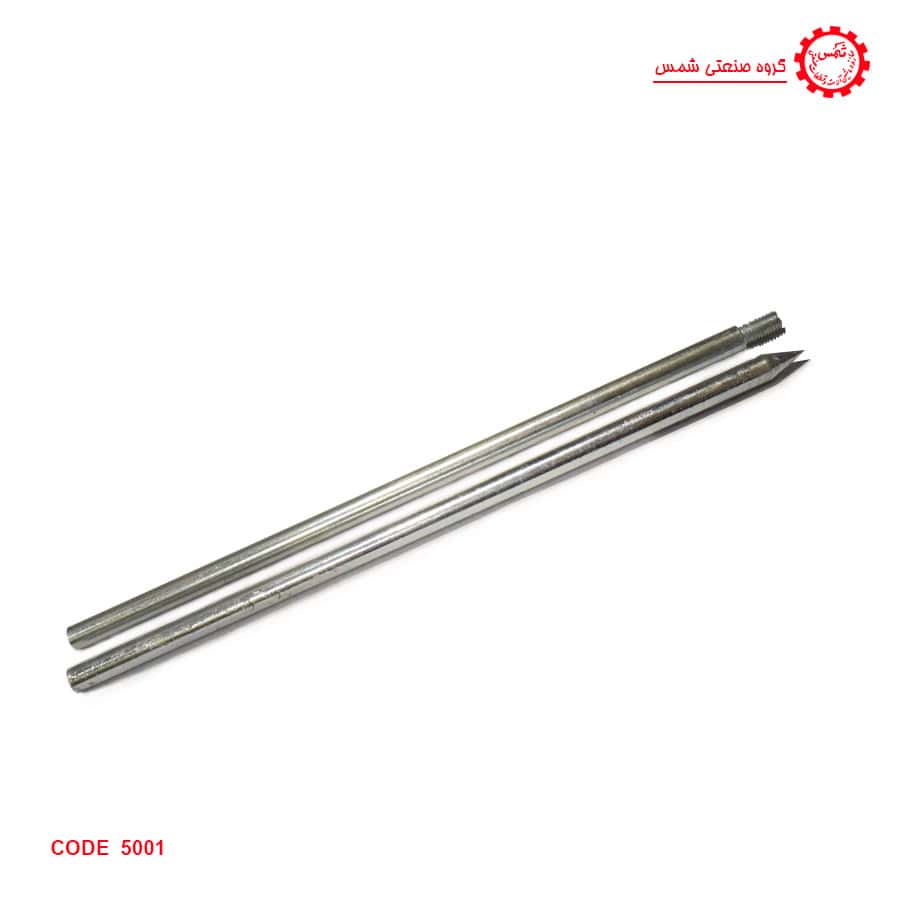

تعداد آنتن تلسکوپی2 عدد
تعداد لوپ1 عدد
نوع METERعقربه ای
سیستم عملکردآکوستیک
ولتمتر دیجیتال
قابلیت حمل دستگاه

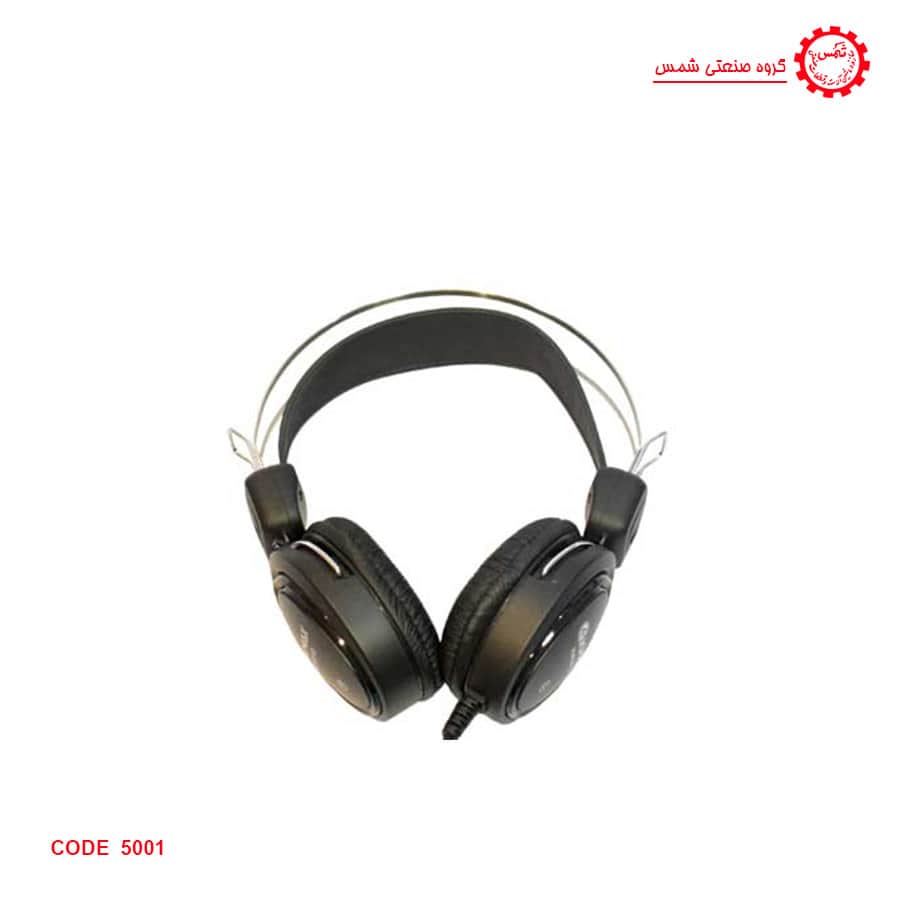

هدفوناستریو حرفه ای

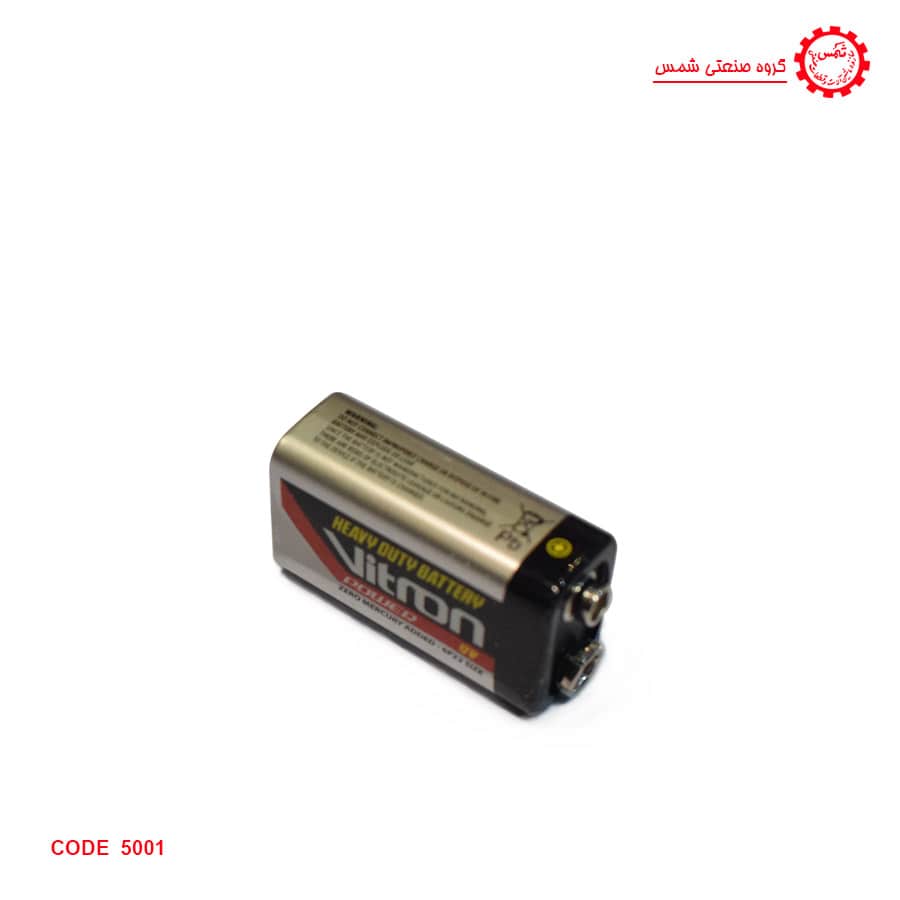

نوع باطری9 ولت کتابی

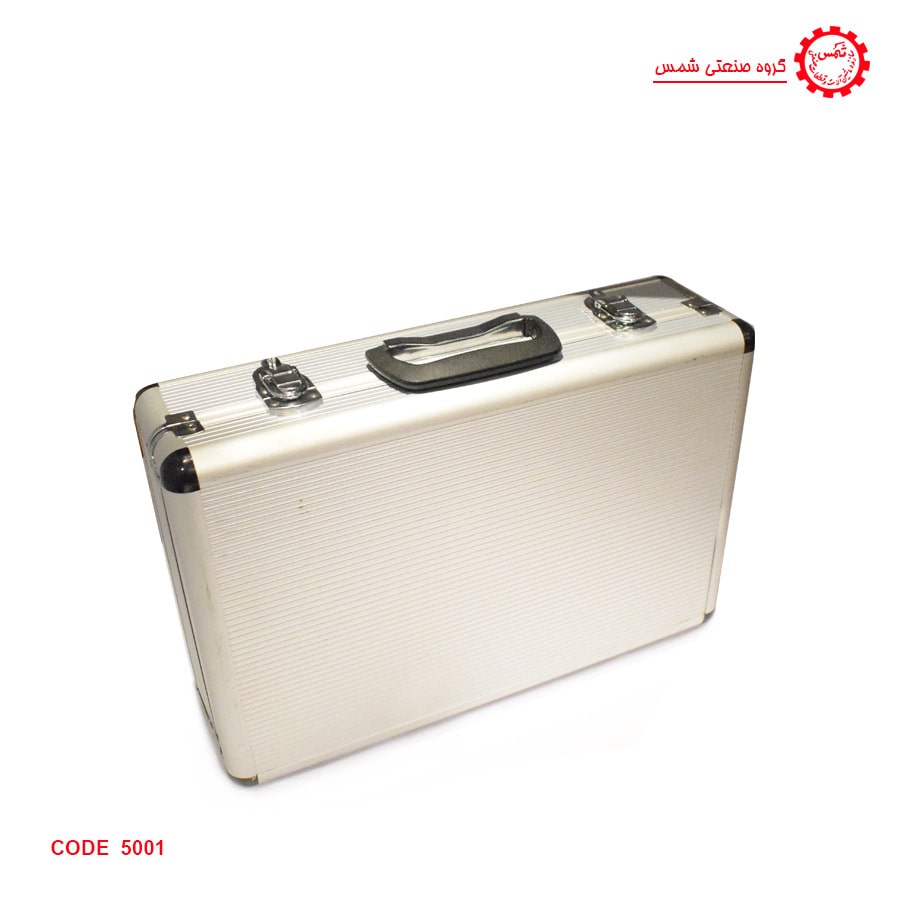

کیف حمل دستگاهحرفه ای ضد ضربه
نوع کابل لوپنخ دار با روکش پلاستیک
نوع بردبرد سبز با روکش لاستیک ضد کشش
قابلیت کار در شب
خاموش شدن دستگاه با فیش سنسور
کاربرد لوله فلزی
کاربرد لوله پلاستیکی
دمای کارکرد دستگاه5- 50+
قابلیت بررسی شیر خط و انشعاب
راهنمای استفاده
فیلم آموزشی
ضمانت2 سال
خدمات پس از فروش10 سال
